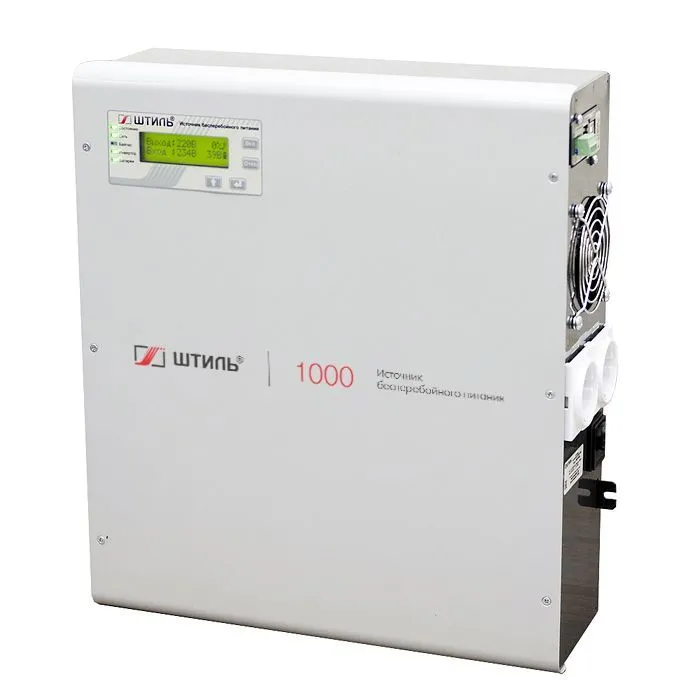

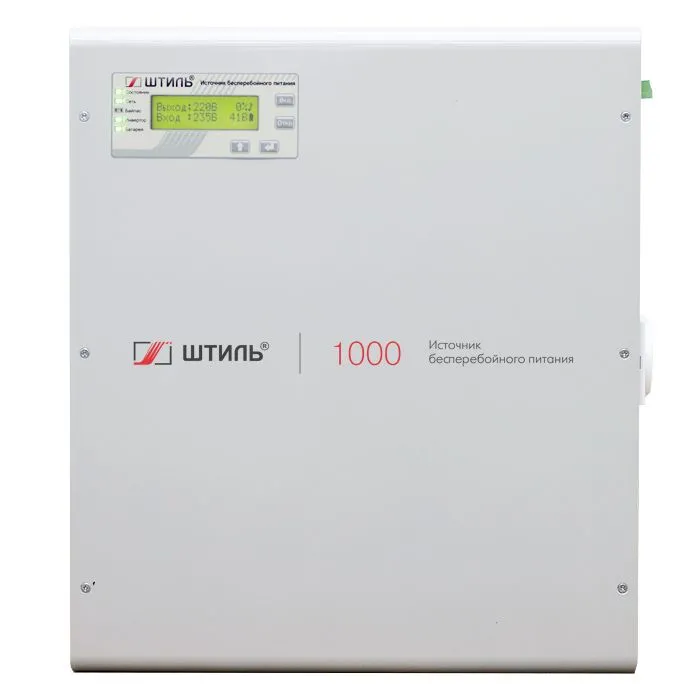

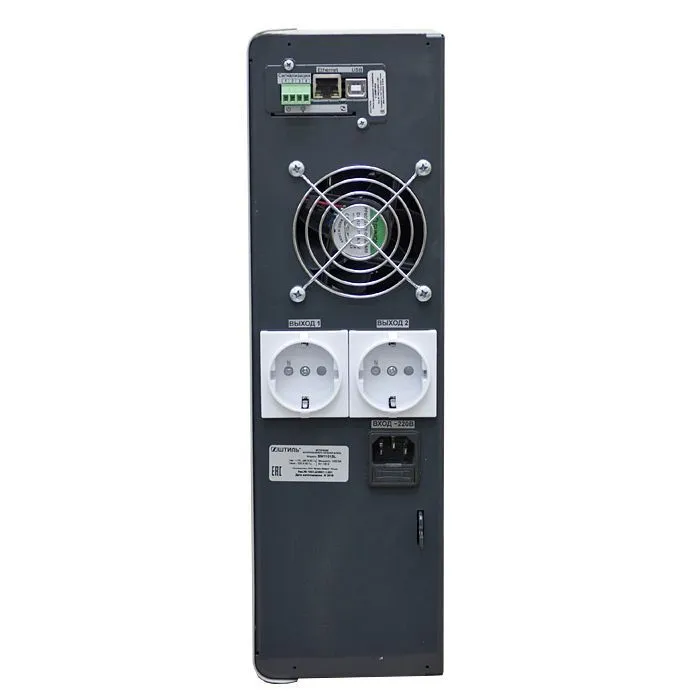

ИБП SW1000SL 1 кВА со встроенными АБ
Однофазные ИБП «Штиль» малой мощности (от 1 до 3 кВА) предназначены для организации гарантированного электроснабжения широкого спектра бытового и промышленного оборудования: газовых котлов, персональных компьютеров и периферийного оборудования, кассовых терминалов, сетевых устройств, систем видеонаблюдения, бытовой техники и т. д.
Все решения выполнены по современной технологии «on-line», принцип которой заключается в двойном преобразовании энергии. Основными преимуществами такой схемы являются мгновенное переключение нагрузки на питание от аккумуляторных батарей, а также идеальная синусоидальная форма и высокая точность стабилизации выходного напряжения. Уникальные алгоритмы цифрового управления, разработанные инженерами ГК «Штиль», позволили также значительно расширить диапазон значений входного напряжения (90-295 В) и обеспечить высокий КПД − до 95 % при работе от входной сети.
| Модель | SW1000SL |
|---|---|
| Выходная мощность, кВА/кВт | 1/0,9 |
| Топология | on-line (с двойным преобразованием) |
| Исполнение | наcтенное (wall) |
| Тип ключей | IGBT-транзисторы |
| Входные характеристики | |
| Тип входной сети | однофазная трехпроводная (L, N, PE) |
| Номинальное входное напряжение, В | 220 |
| Диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% |
| Предельный диапазон входного напряжения, В | 90-295 |
| Диапазон входного напряжения для ECO режима, В | настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20% |
| Диапазон входного напряжения в режиме байпас, В | настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20% |
| Номинальная входная частота, Гц | 50 |
| Диапазон входной частоты, Гц | 45-55 (50±10%) |
| Входной коэффициент мощности | 0,99 |
| Плавный пуск | да |
| Выходные характеристики | |
| Форма выходного сигнала | чистая синусоида |
| Выходной коэффициент мощности | 0,9 |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) |
| Точность поддержания выходного напряжения | ±2% |
| Номинальная выходная частота, Гц | 50 |
| Точность поддержания выходной частоты, Гц | 49,9-50,1 (50±0,2%) |
| Коэффициент нелинейных искажений, % | < 2,5% при линейной нагрузке, <4% при нелинейной нагрузке |
| Крест-фактор | 3:1 |
| Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас |
| КПД при работе в режиме on-line, % | 95 |
| КПД при работе в режиме байпас ( или в режиме ECO), % | 99 |
| КПД при работе в автономном режиме (питание от АБ), % | 86 |
| Время переключения в автономный режим из режима on-line, мс | 0 |
|
|
Встроенные АБ |
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные |
| Номинальное напряжение АБ, В | 36 |
| Номинальный ток заряда встроенного ЗУ, А | 1 |
| Количество встроенных АБ 12В, шт. | 3 |
| Емкость встроенных АБ, Ач | 9 |
| Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин | 6 (18) |
| Холодный старт (запуск в автономном режиме во время отключения электроэнергии) | да |
| Функционал управления АБ | тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) |
| Срок службы, лет | до 7 (в зависимости от условий эксплуатации) |
| Панель управления и интерфейсы | |
| ЖК-дисплей со светодиодной индикацией | отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи |
| RS-232 | протокол Megatec (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts) |
| USB порт | протокол Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB) |
| Непрограммируемые "сухие" контакты | 3 шт., настроены как нормально закрытые на следующие аварии: общая авария, работа в режиме "байпас", работа от АКБ/отсутствие АКБ (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts) |
| Программируемые "сухие" контакты | опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB |
| Ethernet | протоколы SNMP/Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB) |
| Порт аварийного дистанционного отключения ИБП (EPO) | есть |
| Подключение | |
| Входная сеть | Вилка Schuko |
| Нагрузка (выходные разъёмы) | EURO F-type с заземлением (2 шт.) |
| Надежность и эксплуатационные характеристики | |
| Диапазон рабочей температуры, 0С | от +5 до +40 |
| Диапазон температуры хранения,0С | от -60 до +50 |
| Тип охлаждения | принудительное (встроенный вентилятор с регулировкой скорости вращения) |
| Относительная влажность, % | от 0 до 95 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | 10 |
| Наработка на отказ, ч | ≥70000 |
| Гарантия, мес | 24 |
| Механические характеристики | |
| Габариты (ВхШхГ), мм | 379х357х116 |
| Масса, кг | 16 |
Время автономной работы ИБП Штиль серии SW-SL 1 кВА от встроенных АБ в зависимости от уровня нагрузки (от 10 до 100%):
| SW1000SL | |
|---|---|
| Выходная мощность, Вт | Время работы от АБ, мин |
| 100 | 90 |
| 200 | 40 |
| 300 | 25 |
| 400 | 18 |
| 500 | 14 |
| 600 | 11 |
| 700 | 10 |
| 800 | 8 |
| 900 | 6 |
