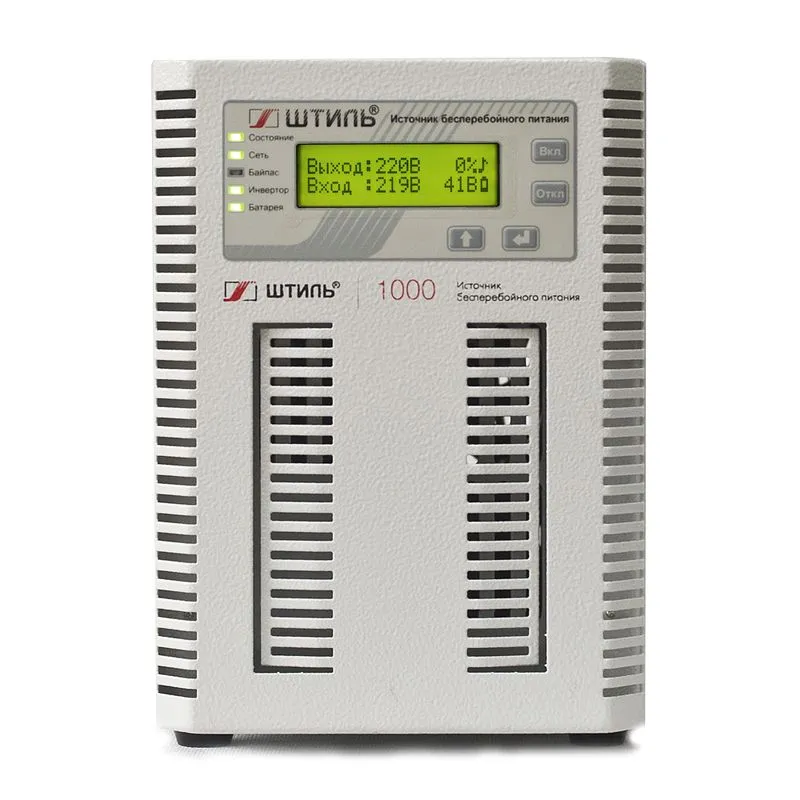

Однофазный on-line ИБП малой мощности (1-3 кВА) ST1101SL 1-3 кВА со встроенными АБ
Однофазные ИБП «Штиль» малой мощности (от 1 до 3 кВА) предназначены для организации гарантированного электроснабжения широкого спектра бытового и промышленного оборудования: газовых котлов, персональных компьютеров и периферийного оборудования, кассовых терминалов, сетевых устройств, систем видеонаблюдения, бытовой техники и т. д.
Все решения выполнены по современной технологии «on-line», принцип которой заключается в двойном преобразовании энергии. Основными преимуществами такой схемы являются мгновенное переключение нагрузки на питание от аккумуляторных батарей, а также идеальная синусоидальная форма и высокая точность стабилизации выходного напряжения. Уникальные алгоритмы цифрового управления, разработанные инженерами ГК «Штиль», позволили также значительно расширить диапазон значений входного напряжения (90-295 В) и обеспечить высокий КПД − до 95 % при работе от входной сети.
25 090 руб.
Рассчитать доставку
Купить дешевле
| Модель | ST1101SL | ST1102SL | ST1103SL |
|---|---|---|---|
| Выходная мощность, кВА/кВт | 1/0,9 | 2/1,8 | 3/2,7 |
| Топология | on-line (с двойным преобразованием) | ||
| Исполнение | напольное (Tower) | ||
| Тип ключей | IGBT-транзисторы | ||
| Входные характеристики | |||
| Тип входной сети | однофазная трехпроводная (L, N, PE) | ||
| Номинальное входное напряжение, В | 220 | ||
| Диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% | ||
| Предельный диапазон входного напряжения, В | 90-295 | ||
| Диапазон входного напряжения для ECO режима, В | настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20% | ||
| Диапазон входного напряжения в режиме байпас, В |
настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20% |
||
| Номинальная входная частота, Гц | 50 | ||
| Диапазон входной частоты, Гц | 45-55 (50±10%) | ||
| Входной коэффициент мощности | 0,99 | ||
| Номинальный входной ток (при максимальной нагрузке), А | 7 | 13,5 | 20 |
| Плавный пуск | да | ||
| Выходные характеристики | |||
| Форма выходного сигнала | чистая синусоида | ||
| Выходной коэффициент мощности | 0,9 | ||
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) | ||
| Точность поддержания выходного напряжения | ±2% | ||
| Номинальная выходная частота, Гц | 50 | ||
| Точность поддержания выходной частоты, Гц | 49,9-50,1 (50±0,2%) | ||
| Максимальный выходной ток, А | 4,5 | 9 | 13,5 |
| Коэффициент нелинейных искажений, % | < 2,5% при линейной нагрузке, <4% при нелинейной нагрузке | ||
| Крест-фактор | 3:1 | ||
| Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас | ||
| КПД при работе в режиме on-line, % | 95 | ||
| КПД при работе в режиме байпас ( или в режиме ECO), % | 99 | ||
| КПД при работе в автономном режиме (питание от АБ), % | 86 | ||
| Время переключения в автономный режим из режима on-line, мс | 0 | ||
| Время переключения в автономный режим из режима ECO или байпас , мс | 7 | ||
| Встроенные АБ | |||
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные | ||
| Номинальное напряжение АБ, В | 36 | 72 | 96 |
| Номинальный ток заряда встроенного ЗУ, А | 1 | ||
| Количество встроенных АБ 12В, шт. | 3 | 6 | 8 |
| Емкость встроенных АБ, Ач | 9 | ||
| Время заряда встроенных АБ, ч | не более 8 (до 90% емкости) | ||
| Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин | 6 (18) | 6 (18) | 5 (15) |
| Холодный старт (запуск в автономном режиме при отсутствии входной сет) | да | ||
| Функционал управления АБ | тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) | ||
| Срок службы, лет | до 7 (в зависимости от условий эксплуатации) | ||
| Панель управления и интерфейсы | |||

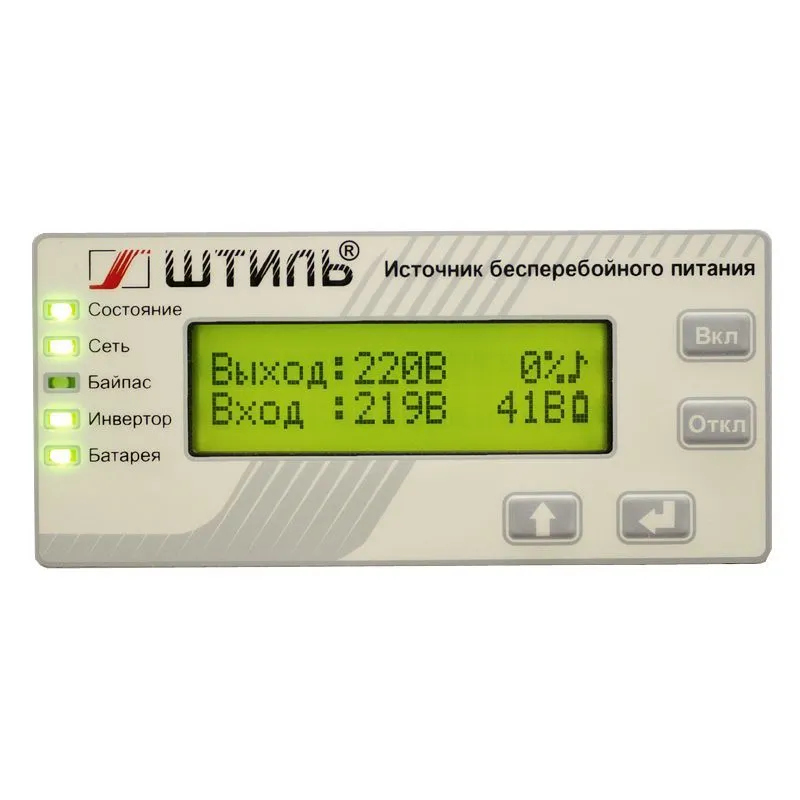

| ЖК-дисплей со светодиодной индикацией | отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи | ||
| Светодиодный дисплей | отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев (опция) | ||
| Звуковой сигнал | автономный режим (каждые 4с), низкое напряжение встроенных и/или внешних АБ (каждые 2с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5с), перегрузка и неисправность ИБП (непрерывный сигнал) | ||
| Непрограммируемые "сухие" контакты |
3 шт. (50 В, 100 мА, 30 Ом), настроены как НЗ (нормально закрытые) на следующие аварии: общая авария, работа в режиме "байпас", работа от АКБ/отсутствие АКБ |
||
| RS-232 |
протокол Megatec |
||
| USB порт |
протокол Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB) |
||
| Ethernet |
протоколы SNMP/Штиль (опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB) |
||
| RS-485 |
протокол Modbus RTU (опция, необходима установка платы расширения интерфейсов IC- MODBUS/Dry contacts ) |
||
| Программируемые "сухие" контакты |
опция |
||
| Порт аварийного дистанционного отключения ИБП (EPO) | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. | ||
| Подключение | |||
| Входная сеть | IEC-320-C14 | IEC-320-C20 | |
| Нагрузка (выходные разъёмы) | IEC-320-C13 ( 3 шт.), EURO F-type с заземлением (1 шт.) | IEC-320-C13 ( 3 шт.), EURO F-type с заземлением (2 шт.), IEC-320-C19 (1 шт.) | |
| Надежность и эксплуатационные характеристики | |||
| Диапазон рабочей температуры, 0С | от +5 до +40 | ||
| Диапазон температуры хранения,0С | от -60 до +50 | ||
| Тип охлаждения | принудительное (встроенный вентилятор с регулировкой скорости вращения) | ||
| Относительная влажность, % | от 0 до 95 (без конденсата) | ||
| Рабочая высота, м | до 3000 м при 40 0С без ухудшения номинальных характеристик | ||
| Уровень шума (на расстоянии 1 м), дБ | < 45 | ||
| Степень защиты от пыли и влаги | IP20 | ||
| Срок службы, лет | 10 | ||
| Наработка на отказ, ч | ≥70000 | ||
| Гарантия, мес | 24 | ||
| Механические характеристики | |||
| Габариты (ВхШхГ), мм | 220х155х393 | 346х210х443 | |
|
Масса (с учётом установленных аккумуляторных батарей), кг |
16 | 28 | 34 |
Время автономной работы ИБП Штиль серии ST 1-3 кВА от встроенных АБ в зависимости от уровня нагрузки (от 10 до 100%):
| ST1101SL | ST1102SL | ST1103SL | |||
|---|---|---|---|---|---|
| Выходная мощность, Вт | Время работы от АБ, мин | Выходная мощность, Вт | Время работы от АБ, мин | Выходная мощность, Вт | Время работы от АБ, мин |
| 100 | 90 | 200 | 80 | 300 | 60 |
| 200 | 40 | 400 | 45 | 600 | 40 |
| 300 | 25 | 600 | 28 | 900 | 26 |
| 400 | 18 | 800 | 22 | 1200 | 19 |
| 500 | 14 | 1000 | 17 | 1500 | 14 |
| 600 | 11 | 1200 | 13 | 1800 | 10 |
| 700 | 10 | 1400 | 10 | 2100 | 8 |
| 800 | 8 | 1600 | 8 | 2400 | 7 |
| 900 | 6 | 1800 | 6 | 2700 | 5 |
