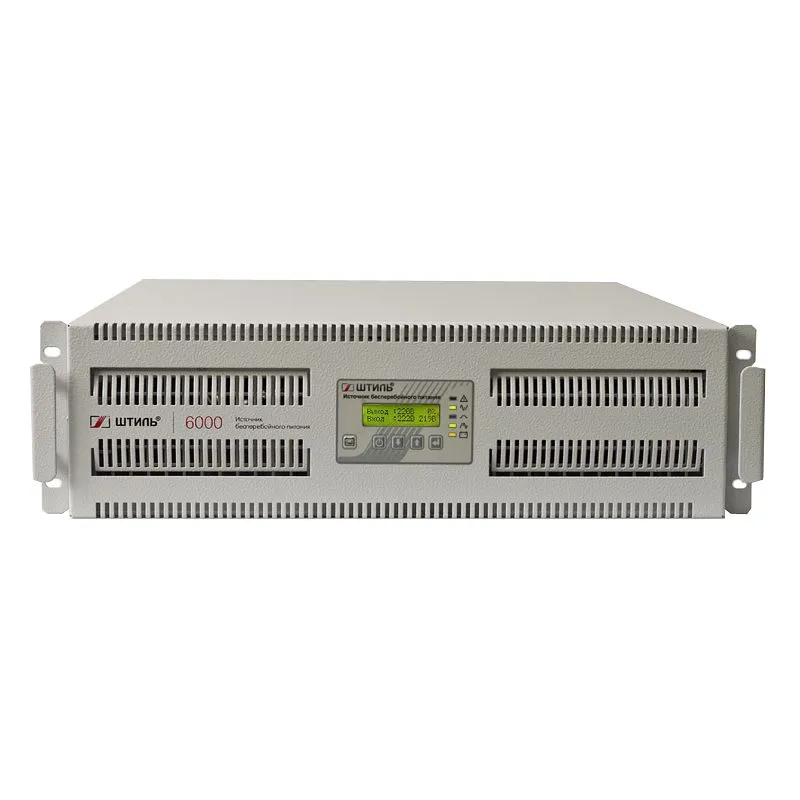

Однофазный on-line ИБП средней мощности (6-10 кВА) SR1106L 6-10 кВА без встроенных АБ
Арт. SR1106L
Однофазные источники бесперебойного питания «Штиль» мощностью от 6 до 10 кВА предназначены для организации гарантированного электроснабжения компьютерной техники, серверов, различной сетевой, коммуникационной и промышленной аппаратуры.
Все модели ИБП выполнены по современной технологии «on-line», принцип которой заключается в преобразовании переменного тока в постоянный и его последующей регенерации обратно в переменный. Подобная топология обладает массой достоинств, включающих высокую точность стабилизации и идеальную синусоидальную форму выходного напряжения, мгновенный переход нагрузки на питание от аккумуляторов, широкий диапазон входного напряжения (90-295 В). Данные преимуществ удалось получить при сохранении значительного КПД, достигающего 95 %.
99 700 руб.
Рассчитать доставку
Купить дешевле
| Модель | SR1106L | SR1110L | |
|---|---|---|---|
| Выходная мощность, кВА/кВт | 6/5,4 | 10/8 | |
| Топология | on-line (с двойным преобразованием) | ||
| Исполнение | стоечное (Rack) | ||
| Тип ключей | IGBT-транзисторы | ||
| Входные характеристики | |||
| Тип входной сети | однофазная трехпроводная (L, N, PE) | ||
| Номинальное входное напряжение, В | 220 | ||
| Диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% | ||
| Предельный диапазон входного напряжения, В | 90-295 | ||
| Диапазон входного напряжения для ECO режима, В | настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20% | ||
| Диапазон входного напряжения в режиме байпас, В | настраивается пользователем в диапазоне ±25% с шагом 5 В, по умолчанию: ±20% | ||
| Номинальная входная частота, Гц | 50 | ||
| Диапазон входной частоты, Гц | 43-57 (50±14%) | ||
| Входной коэффициент мощности | 0,99 | ||
| Номинальный входной ток (при максимальной нагрузке)1, А | 38 | 55 | |
| Плавный пуск | да | ||
| Выходные характеристики | |||
| Форма выходного сигнала | чистая синусоида | ||
| Выходной коэффициент мощности | 0,9 | 0,8 | |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) | ||
| Точность поддержания выходного напряжения | ±2% | ||
| Номинальная выходная частота, Гц | 50/60 | ||
| Точность поддержания выходной частоты | ±0,1% | ||
| Максимальный выходной ток, А | 27 | 45 | |
| Коэффициент нелинейных искажений, % | < 2% при линейной нагрузке, <4% при нелинейной нагрузке | ||
| Крест-фактор | 3:1 | ||
| Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) | 105-130% - в течение 600 с; 130-150% - в течение 60 с; более 150% - 1 сек с последующим переключением на байпас | ||
| КПД при работе в режиме on-line, % | 95 | ||
| КПД при работе в режиме байпас ( или в режиме ECO), % | 99 | ||
| КПД при работе в автономном режиме (питание от АБ), % | 94 | ||
| Время переключения в автономный режим из режима on-line, мс | 0 | ||
| Время переключения в автономный режим из режима ECO или байпас, мс | 5 | ||
| Внешние АБ | |||
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные | ||
| Исполнение АБ | стоечное (Rack) | ||
| Номинальное напряжение АБ, В | 192 | ||
| Номинальный ток заряда встроенного ЗУ, А | 4 | ||
| Время автономной работы от внешних АБ | Таблица времени автономной работы от внешних АБ | ||
| Холодный старт (запуск в автономном режиме во время отключения электроэнергии) | да | ||
| Функционал управления АБ | тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) | ||
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) | ||
| Панель управления и интерфейсы | |||
| ЖК-дисплей со светодиодной индикацией | отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи | ||
| Светодиодный дисплей | отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев (опция) | ||
| Звуковой сигнал | автономный режим (каждые 4с), низкое напряжение встроенных и/или внешних АБ (каждые 2с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5с), перегрузка и неисправность ИБП (непрерывный сигнал) | ||
| Непрограммируемые "сухие" контакты | 3 шт., настроены как НЗ (нормально замкнутые) на следующие аварии: общая авария, работа в режиме "байпас", работа от батарей | ||
| RS-232 | протоколы Megatec/Штиль | ||
| USB порт | протокол Штиль (опция, необходима установка карты мониторинга IC- SNMP/WEB) | ||
| Ethernet | протоколы SNMP/NTP (опция, необходима установка карты мониторинга IC- SNMP/WEB) | ||
| RS-485 | протокол Modbus RTU (опция, необходима установка карты мониторинга IC- MODBUS/Dry contacts) | ||
| Программируемые "сухие" контакты | опция, необходима установка карты мониторинга IC- MODBUS/Dry contacts или карты мониторинга IC- SNMP/WEB | ||
| Порт аварийного дистанционного отключения ИБП (EPO) | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. | ||
| Подключение | |||
| Входная сеть | клеммное подключение (L, N, PE) | ||
| Нагрузка (выходные разъёмы) | IEC-320-C13 (3 шт.), клеммное подключение (L, N, PE) | ||
| Сечение проводов сети основного ввода, мм2 | 10 | ||
| Сечение проводов выхода, мм2 | 10 | ||
| Надежность и эксплуатационные характеристики | |||
| Диапазон рабочей температуры, 0С | от +5 до +40 | ||
| Диапазон температуры хранения,0С | от -60 до +50 | ||
| Тип охлаждения | принудительное (встроенный вентилятор с регулировкой скорости вращения) | ||
| Относительная влажность, % | от 0 до 95 (без конденсата) | ||
| Рабочая высота, м | до 3000 м при 40 0С без ухудшения номинальных характеристик | ||
| Уровень шума (на расстоянии 1 м), дБ | < 45 | ||
| Степень защиты от пыли и влаги | IP20 | ||
| Срок службы, лет | 10 | ||
| Наработка на отказ, ч | ≥100000 | ||
| Гарантия, мес | 24 | ||
| Механические характеристики | |||
| Габариты (ВхШхГ), мм | 133(3U)x483x530 | ||
| Масса, кг | 16 | ||
