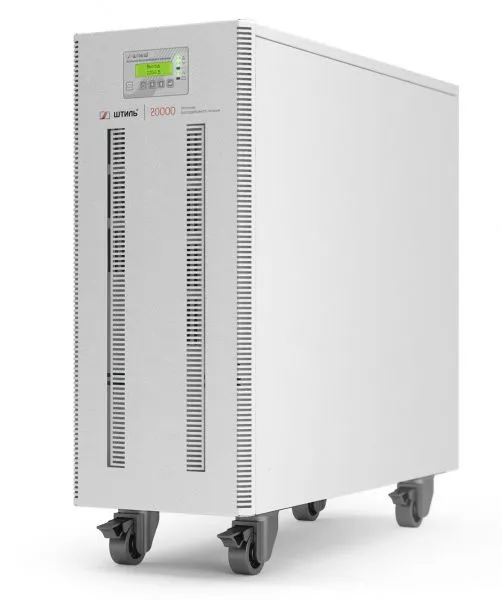

Однофазные on-line ИБП (3:1) ST3120L 10-20 кВА без встроенных АБ
Источники бесперебойного питания «Штиль» конфигурации 3 в 1, то есть с трехфазным входом и однофазным выходом, мощностью от 10 до 20 кВА предназначены для организации гарантированного и качественного электропитания компьютерного, серверного, сетевого и промышленного оборудования, а также оборудования базовых станций телекоммуникационных объектов, небольших и средних ЦОД, теле- и радиовещательных станций, магистральных сетей и систем безопасности объектов. Данные решения позволяют избежать проблем, связанных с перегрузкой электросети по одной фазе, и дают возможность подключать любое однофазное оборудование с равномерной загрузкой всех питающих фаз.
Все модели ИБП «Штиль» выполнены по современной технологии «on-line», принцип которой заключается в двойном преобразовании энергии. Основными преимуществами такой схемы являются мгновенное переключение нагрузки на питание от аккумуляторных батарей, а также идеальная синусоидальная форма и высокая точность стабилизации выходного напряжения. Уникальные алгоритмы цифрового управления, разработанные инженерами ГК «Штиль», позволили также значительно расширить диапазон значений входного напряжения (90-295 В) и обеспечить высокий КПД − до 95 % при работе от входной сети.
| Модель | ST3110L | ST3115L | ST3120L |
|---|---|---|---|
| Выходная мощность, кВА/кВт | 10/8 | 15/12 | 20/16 |
| Топология | on-line (с двойным преобразованием) | ||
| Исполнение | напольное (Tower) | ||
| Тип ключей | IGBT-транзисторы | ||
| Входные характеристики | |||
| Тип входной сети | трехфазная пятипроводная (L1, L2, L3, N, PE) | ||
| Номинальное линейное (фазное) входное напряжение, В | 380 (220) | ||
| Диапазон входного линейного (фазного) напряжения, В | 275-475 при нагрузке 100%, 235-275 при нагрузке 75%, 155-235 при нагрузке 50% (160-275 при нагрузке 100%, 135-160 при нагрузке 75%, 90-135 при нагрузке 50%) | ||
| Предельный диапазон линейного (фазного) входного напряжения, В | 155-510 (90-295) | ||
| Диапазон входного напряжения для ECO режима, В | настраивается пользователем в диапазоне ±20% с шагом 1В, по умолчанию: ±10% | ||
| Диапазон входного напряжения в режиме байпас, В | настраивается пользователем в диапазоне ±20% с шагом 1В, по умолчанию: ±10% | ||
| Номинальная входная частота, Гц | 50 | ||
| Диапазон входной частоты, Гц | 43-57 (50±14%) | ||
| Входной коэффициент мощности | 0,99 | ||
| Номинальный входной ток (при максимальной нагрузке), А | 20 | 30 | 40 |
| Плавный пуск | да | ||
| Выходные характеристики | |||
| Форма выходного сигнала | чистая синусоида | ||
| Выходной коэффициент мощности | 0,8 | ||
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) | ||
| Точность поддержания выходного напряжения | ±2% | ||
| Номинальная выходная частота, Гц | 50/60 | ||
| Точность поддержания выходной частоты | ±0,1% | ||
| Максимальный выходной ток, А | 45 | 67 | 90 |
| Коэффициент нелинейных искажений, % | < 2% при линейной нагрузке, <4% при нелинейной нагрузке | ||
| Крест-фактор | 3:1 | ||
| Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) | 105-130% - в течение 600 с; 130-150% - в течение 60 с; более 150% - 1 сек с последующим переключением на байпас | ||
| КПД при работе в режиме on-line, % | 95 | ||
| КПД при работе в режиме байпас ( или в режиме ECO), % | 99 | ||
| КПД при работе в автономном режиме (питание от АБ), % | 94 | ||
| Время переключения в автономный режим из режима on-line, мс | 0 | ||
| Время переключения в автономный режим из режима ECO или байпас, мс | 5 | ||
| Внешние АБ | |||
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные | ||
| Исполнение АБ | напольное (Tower) | ||
| Номинальное напряжение АБ, В | 192 | ||
| Номинальный ток заряда встроенного ЗУ, А | 4 | ||
| Время автономной работы от внешних АБ | Таблица времени автономной работы от внешних АБ | ||
| Холодный старт (запуск в автономном режиме во время отключения электроэнергии) | да | ||
| Функционал управления АБ | тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) | ||
| Срок службы АБ, лет | до 7 (в зависимости от условий эксплуатации) | ||
| Панель управления и интерфейсы | |||
| ЖК-дисплей со светодиодной индикацией | отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи | ||
| Светодиодный дисплей | отображение рабочего состояния системы, 3 кнопки управления и индикаторы: состояние, перегрузка, перегрев (опция) | ||
| Звуковой сигнал | автономный режим (каждые 4с), низкое напряжение встроенных и/или внешних АБ (каждые 2с), батарея отсоединена/полностью разряжена/нуждается в замене (каждые 0,5с), перегрузка и неисправность ИБП (непрерывный сигнал) | ||
| Программируемые "сухие" контакты | 5 шт. (50 В, 50 мА) | ||
| USB порт | протокол Megatec | ||
| Ethernet |
протоколы SNMP / Web / Modbus TCP (опция, необходима установка карты мониторинга IC- SNMP/WEB) |
||
| RS-485 | протокол Modbus RTU (опция, необходима установка карты мониторинга IC- MODBUS/Dry contacts) | ||
| Порт аварийного дистанционного отключения ИБП (EPO) | разъемный клеммник под винт, сечение провода: 0,08-1,2 мм.кв. | ||
| Отдельный ввод электронного байпаса | да | ||
| Подключение | |||
| Входная сеть | клеммное подключение (L1, L2, L3, N, PE) | ||
| Вход байпаса | клеммное подключение (L, N, PE) | ||
| Нагрузка (выходные разъёмы) | клеммное подключение (L, N, PE) | ||
| Сечение проводов сети основного ввода (используется только основной ввод) | 3 х 16 мм2 | 3 х 25 мм2 | |
| Сечение проводов сети основного ввода (дополнительно используется резервной ввод для байпаса) | 3 х 6 мм2 | 3 х 10 мм2 | |
| Сечение проводов сети резервного ввода байпаса, мм2 | 16 | 25 | |
| Сечение проводов сети ручного ввода байпаса, мм2 | 16 | 25 | |
| Сечение проводов выхода, мм2 | 16 | 25 | |
| Надежность и эксплуатационные характеристики | |||
| Диапазон рабочей температуры, 0С | от +5 до +40 | ||
| Диапазон температуры хранения,0С | от -60 до +50 | ||
| Тип охлаждения | принудительное (встроенный вентилятор с регулировкой скорости вращения) | ||
| Относительная влажность, % | от 0 до 95 (без конденсата) | ||
| Рабочая высота, м | до 3000 м при 40 0С без ухудшения номинальных характеристик | ||
| Уровень шума (на расстоянии 1 м), дБ | < 45 | ||
| Степень защиты от пыли и влаги | IP20 | ||
| Срок службы, лет | 10 | ||
| Наработка на отказ, ч | ≥100000 | ||
| Гарантия, мес | 24 | ||
| Механические характеристики | |||
| Габариты (ВхШхГ), мм | 438x250x572 | 585x255x565 | |
| Масса, кг | 30 | 40 | 43 |
