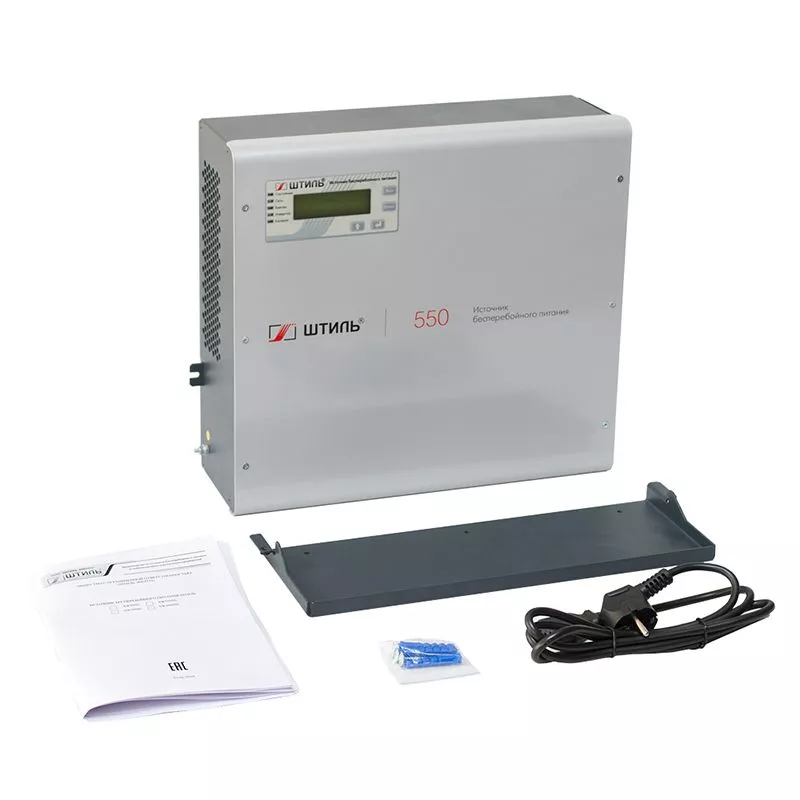

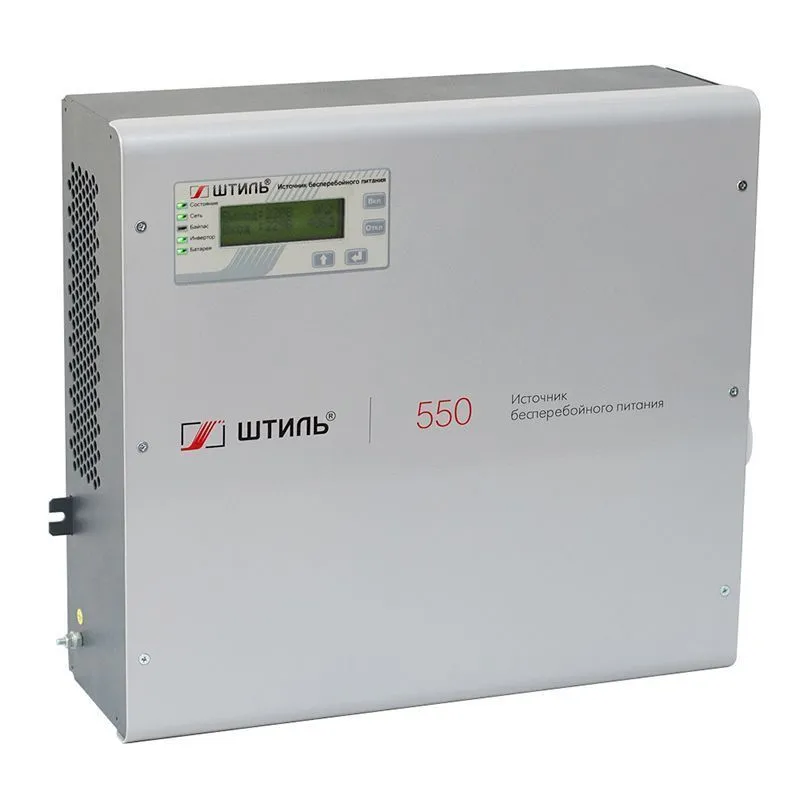

ИБП SW550SL 550 ВА со встроенными АБ
Арт. SW550SL
Характеристики
Гарантия
—
2 года
Страна производитель
—
Россия
Топология: on-line (двойного преобразования);
Исполнение: настенное (wall);
Аккумуляторные батареи: встроенные, возможность подключения внешних АБ;
Конфигурация: однофазный вход, однофазный выход;
Диапазон входного напряжения: 90-295 В;
Выходное напряжение: 220 В ± 2% (опционально 230 В, 240 В);
Интерфейсы: RS-232, USB, Ethernet, «сухие» контакты и др. (опционально)
19 850 руб.
Рассчитать доставку
Купить дешевле
| Модель | SW550SL | SW1000SL |
|---|---|---|
| Выходная мощность, кВА/кВт | 0,55/0,5 | 1/0,9 |
| Топология | on-line (с двойным преобразованием) | |
| Исполнение | наcтенное (wall) | |
| Тип ключей | IGBT-транзисторы | |
| Входные характеристики | ||
| Тип входной сети | однофазная трехпроводная (L, N, PE) | |
| Номинальное входное напряжение, В | 220 | |
| Диапазон входного напряжения, В | 175-295 при нагрузке 100%, 155-295 при нагрузке 75%, 120-295 при нагрузке 50% | |
| Предельный диапазон входного напряжения, В | 90-295 | |
| Диапазон входного напряжения для ECO режима, В | настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20% | |
| Диапазон входного напряжения в режиме байпас, В | настраивается пользователем в диапазоне ±25% с шагом 5%, по умолчанию - ±20% | |
| Номинальная входная частота, Гц | 50 | |
| Диапазон входной частоты, Гц | 45-55 (50±10%) | |
| Входной коэффициент мощности | 0,99 | |
| Плавный пуск | да | |
| Выходные характеристики | ||
| Форма выходного сигнала | чистая синусоида | |
| Выходной коэффициент мощности | 0,9 | |
| Номинальное выходное напряжение, В | 220/230/240 (по умолчанию - 220) | |
| Точность поддержания выходного напряжения | ±2% | |
| Номинальная выходная частота, Гц | 50 | |
| Точность поддержания выходной частоты, Гц | 49,9-50,1 (50±0,2%) | |
| Коэффициент нелинейных искажений, % | < 2,5% при линейной нагрузке, <4% при нелинейной нагрузке | |
| Крест-фактор | 3:1 | |
| Перегрузочная способность при работе в режиме on-line (уровень нагрузки - в процентах от номинального значения) | 105-130% - в течение 60 с; 130-150% - в течение 1 с; более 150% - 0,2 сек с последующим переключением на байпас | |
| КПД при работе в режиме on-line, % | 93 | 95 |
| КПД при работе в режиме байпас ( или в режиме ECO), % | 99 | |
| КПД при работе в автономном режиме (питание от АБ), % | 81 | 86 |
| Время переключения в автономный режим из режима on-line, мс | 0 | |
| Встроенные АБ | ||
| Тип АБ | герметичные, необслуживаемые, свинцово-кислотные | |
| Номинальное напряжение АБ, В | 24 | 36 |
| Номинальный ток заряда встроенного ЗУ, А | 1 | |
| Количество встроенных АБ 12В, шт. | 2 | 3 |
| Емкость встроенных АБ, Ач | 9 | |
| Время автономной работы от встроенных АБ при 100% (50%) нагрузке, мин | 7 (20) | 6 (16) |
| Холодный старт (запуск в автономном режиме во время отключения электроэнергии) | да | |
| Функционал управления АБ | тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция), контроль АБ по "средней" точке (опция) | |
| Срок службы, лет | до 7 (в зависимости от условий эксплуатации) | |
| Панель управления и интерфейсы | ||
| ЖК-дисплей со светодиодной индикацией | отображение рабочего состояния системы и основных параметров, настройка ИБП, 4 кнопки управления, индикаторы: состояние, сеть, байпас, инвертор, батареи | |
| RS-232 | протокол Megatec (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts) | |
| USB порт | протокол Штиль (опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB) | |
| Непрограммируемые "сухие" контакты | 3 шт., настроены как нормально закрытые на следующие аварии: общая авария, работа в режиме "байпас", работа от АКБ/отсутствие АКБ (опция, необходима установка платы расширения интерфейсов RS-232/Dry Contacts) | |
| Программируемые "сухие" контакты | опция, необходима установка платы расширения интерфейсов IC- SNMP/WEB | |
| Ethernet | протоколы SNMP/Штиль (опция, необходима установка платы расширения интерфейсов IC-SNMP/WEB) | |
| Подключение | ||
| Входная сеть | Вилка Schuko | |
| Нагрузка (выходные разъёмы) | EURO F-type с заземлением (1 шт.) | EURO F-type с заземлением (2 шт.) |
| Надежность и эксплуатационные характеристики | ||
| Диапазон рабочей температуры, 0С | от +5 до +40 | |
| Диапазон температуры хранения,0С | от -60 до +50 | |
| Тип охлаждения | принудительное (встроенный вентилятор с регулировкой скорости вращения) | |
| Относительная влажность, % | от 0 до 95 (без конденсата) | |
| Степень защиты от пыли и влаги | IP20 | |
| Срок службы, лет | 10 | |
| Наработка на отказ, ч | ≥70000 | |
| Гарантия, мес | 24 | |
| Механические характеристики | ||
| Габариты (ВхШхГ), мм | 309х357х116 | 379х357х116 |
| Масса, с учетом массы аккумуляторных батарей, установленных на заводе изготовителе, кг | 12 | 16 |
Время автономной работы ИБП Штиль SW550SL от встроенных АБ в зависимости от уровня нагрузки (от 10 до 100%):
| SW550SL | |
|---|---|
| Выходная мощность, Вт | Время работы от АБ, мин |
| 100 | 50 |
| 200 | 25 |
| 300 | 15 |
| 400 | 10 |
| 500 | 7 |
