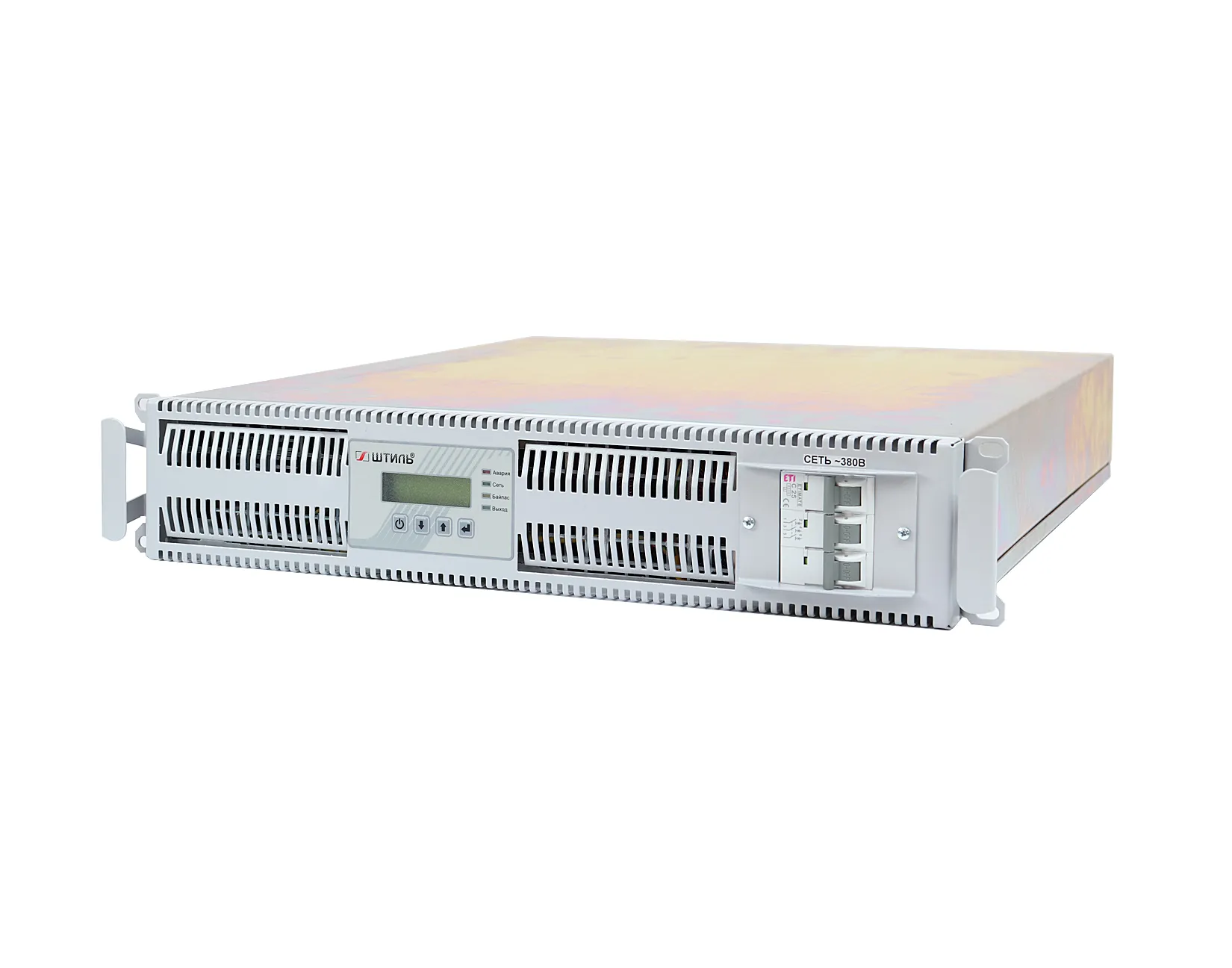

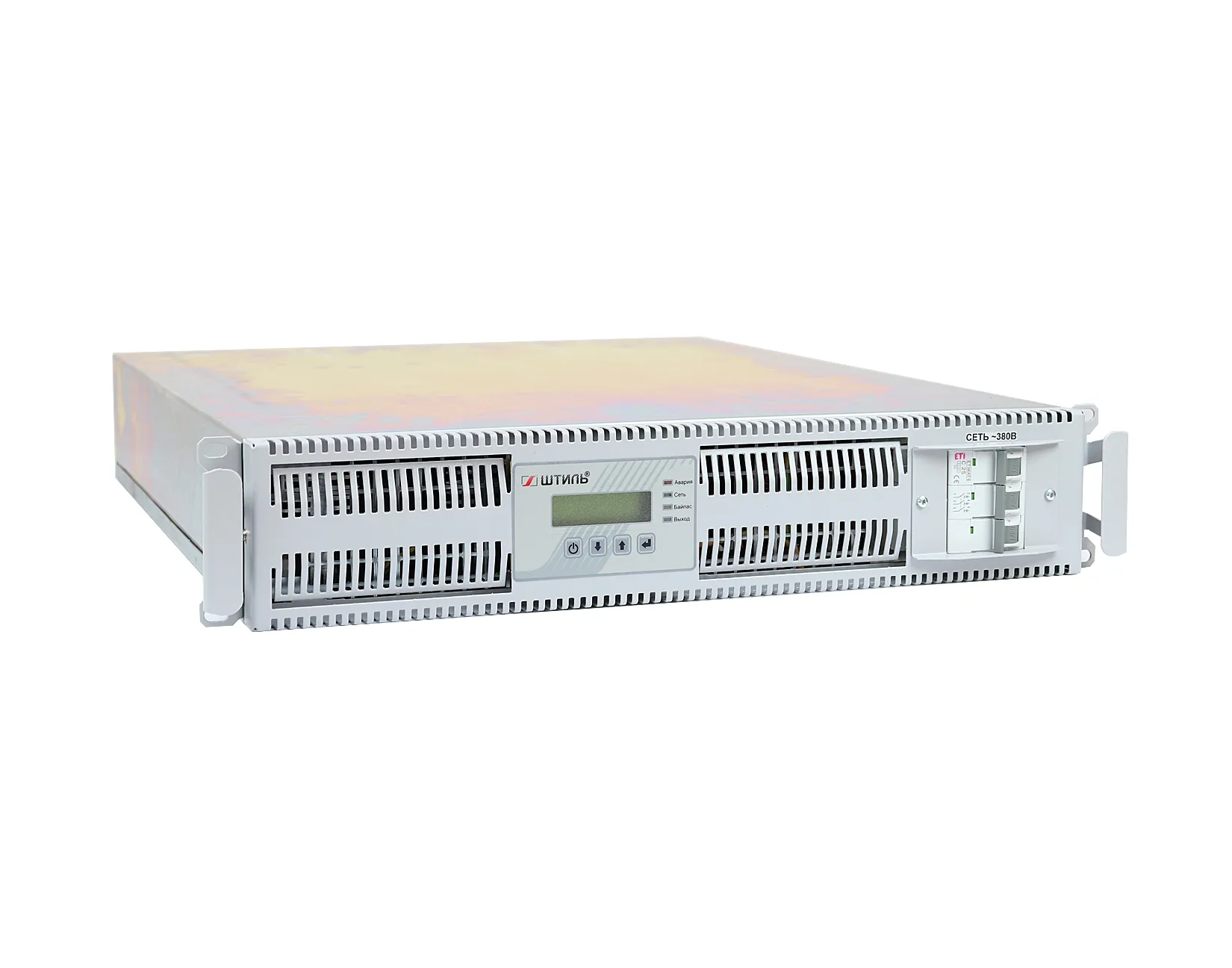

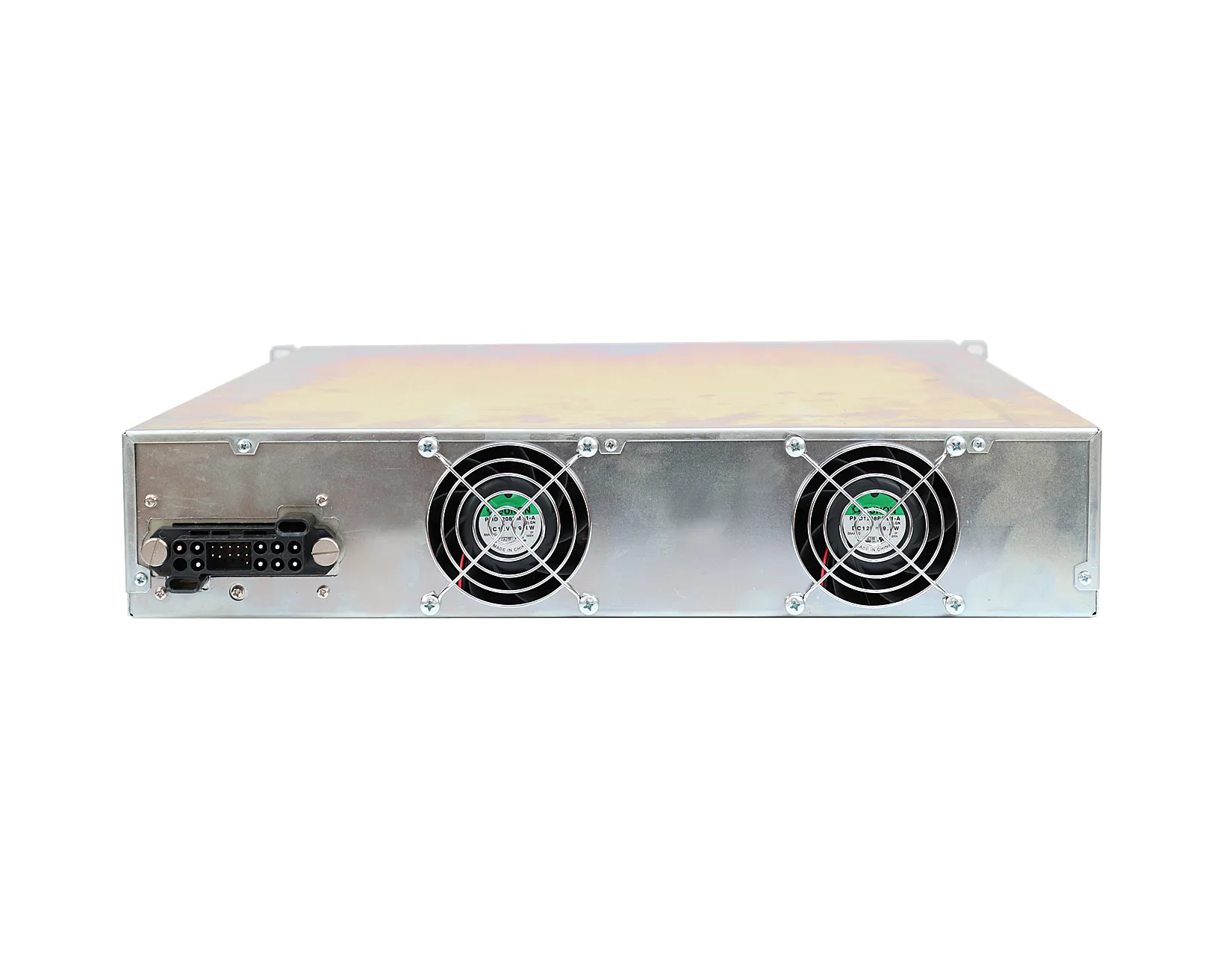

Силовой модуль IS3310М купить в интернет-магазине, цена онлайн

В корзину

В корзине

Характеристики Описание

Есть в наличии

Рассчитать доставку

Купить дешевле

Все товары Штиль

Все товары категории

Описание
Характеристики

Общие

Совместимость	трехфазные модульные стабилизаторы напряжения 10-60 кВА
Тип аксессуара	силовые модули
Полная мощность, кВА	10
Активная мощность, кВт	8
Принцип стабилизации	инверторный (с двойным преобразованием)
Способ установки	в стойку
Число фаз	3 в 3
Режимы работы	Стабилизация, ECO
Страна производитель Инверторные стабилизаторы бренда «Штиль» производятся полностью в России (г. Тула) на собственных производственных площадях. Российский производитель «Штиль» уже более 30 лет занимается разработкой и выпуском систем электропитания.	Россия

Входные характеристики

Тип входной сети	трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)
Номинальное фазное/линейное входное напряжение, В	220/380 (230/400)
Рабочий диапазон фазного/линейного входного напряжения, В	165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60%
Предельный диапазон фазного/линейного входного напряжения, В	90-310/155-537
Нижний порог фазного/линейного входного напряжения отключения нагрузки, В	90/155
Нижний порог фазного/линейного входного напряжения подключения нагрузки, В	110/190
Верхний порог фазного/линейного входного напряжения отключения нагрузки, В	310/537
Верхний порог фазного/линейного входного напряжения подключения нагрузки, В	290/502
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, %	+5, +10, +15, +20, +25 (значение по умолчанию: +15)
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, %	-5, -10, -15, -20, -25 (значение по умолчанию: -20)
Номинальная входная частота, Гц	50
Допустимый диапазон входной частоты, Гц Инверторные стабилизатор напряжения «Штиль» не производят стабилизацию входной частоты. В случае выхода входной частоты из допустимого диапазона, стабилизатор обесточит нагрузку и будет ожидать возвращения входной частоты в указанный диапазон.	43-57
Входной коэффициент мощности	0,99
Максимальный входной ток одной фазы, А	17
Потребляемая мощность в режиме холостого хода, Вт	75
Плавный пуск	да

Выходные характеристики

Тип выходного напряжения	трехфазное
Диапазон настройки выходного фазного напряжения, В	220-240
Точность стабилизации, %	±2
Быстродействие, мс	0
Форма выходного напряжения	чистая синусоида
Номинальная выходная частота, Гц Инверторные стабилизаторы «Штиль» не производят стабилизацию входной частоты. Частота выходного напряжения стабилизатора определяется частотой сети (синхронизируется на входе и выходе, сделано для того, чтобы при переходе стабилизатора на цепь байпаса не было разницы в частоте) и находится в пределах диапазона 43-57 Гц. При выходе входной частоты за пределы указанного диапазона стабилизатор обесточит нагрузку и будет ожидать возвращения входной частоты в указанный диапазон.	50 (отклонение частоты выходного напряжения определяется частотой сети)
Время автономной работы при отключении питания	не более 200 мс
Максимальный выходной ток одной фазы, А	17
Коэффициент нелинейных искажений выходного напряжения, %
Крест-фактор	3:1
Время запуска (восстановления после аварии сети), с	до 20
Перегрузочная способность
КПД в режиме работы от электросети, %	до 97
КПД при работе через байпас или в режиме ECO, %	до 99

Защита

Перегрузка по выходу	электронная защита c автовосстановлением
Короткое замыкание	электронная защита c автовосстановлением
Перегрев	электронная защита c автовосстановлением
Защита от импульсных перенапряжений	варистор (2 кВ, 1/50 мкс)
Защита сети от высокочастотных помех	100 кГц - 30 МГц
Защита от аварии сети	электронная защита c автовосстановлением
Защита от аварии стабилизатора	электронная аварийная защита
Электронный автоматический байпас	да

Панель управления и интерфейсы

ЖК-дисплей

отображение текущего состояния, основных входных и выходных параметров силового модуля, а также аварийных сообщений

Подключение

Входная сеть

разъем в составе стабилизатора Штиль IS33XXCM (розетка DJL-25Z)

Надежность и эксплуатационные характеристики

Установка	в помещении
Диапазон рабочей температуры, °С Допустимый диапазон температуры окружающей среды, в пределах которого стабилизатор напряжения будет работать в соответствии со своими техническими характеристиками. При температуре ниже +5°C повышается риск образования конденсата внутри корпуса стабилизатора (частая причина короткого замыкания). Повышение температуры более +40°C грозит перегревом устройства.	от +5 до +40
Диапазон температуры хранения, °С	от -40 до +40
Относительная влажность, % Величина показывает максимальное содержание в воздухе водяного пара. Производитель гарантирует нормальную работу стабилизатора напряжения только в том случае, если влажность окружающего воздуха будет находиться в указанном диапазоне. В противном случае из-за избыточной влажности в помещении внутрь корпуса стабилизатора напряжения могут попасть капли воды, которые приведут к короткому замыканию и развитию коррозийных процессов. Обязательным условием работы стабилизатора также является полное отсутствие конденсата.	от 0 до 80 (без конденсата)
Рабочая высота, м	до 3000 м над уровнем моря
Степень защиты от пыли и влаги	IP20
Срок службы, лет	не менее 10
Гарантийный срок, мес	24

Механические характеристики

Габаритные размеры ВхШхГ (в упаковке), мм	130x484x530
Высота установки в стойку, U	3
Масса, кг	17
Цвет корпуса	серый

Инструкция

Срок поставки от 1 до 3 недель.

Гарантия

мес 24

Активная мощность, кВт

Принцип стабилизации

инверторный (с двойным преобразованием)

Способ установки

в стойку

Точность стабилизации, %

Форма выходного напряжения

чистая синусоида

Электронный автоматический байпас

да

Степень защиты от пыли и влаги

IP20

Число фаз

3 в 3

Тип выходного напряжения

трехфазное

Тип входной сети

трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE)

Режимы работы

Стабилизация, ECO
