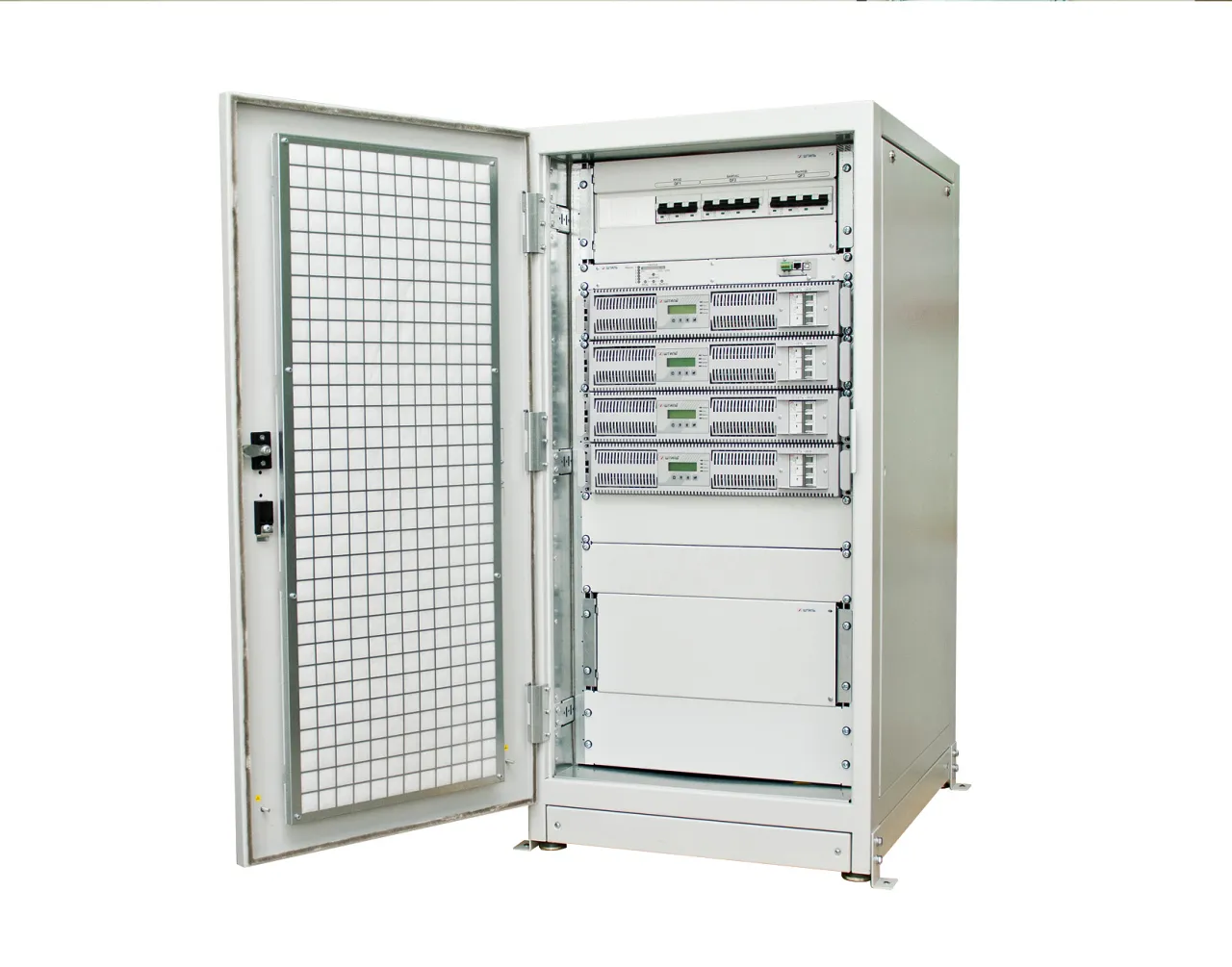

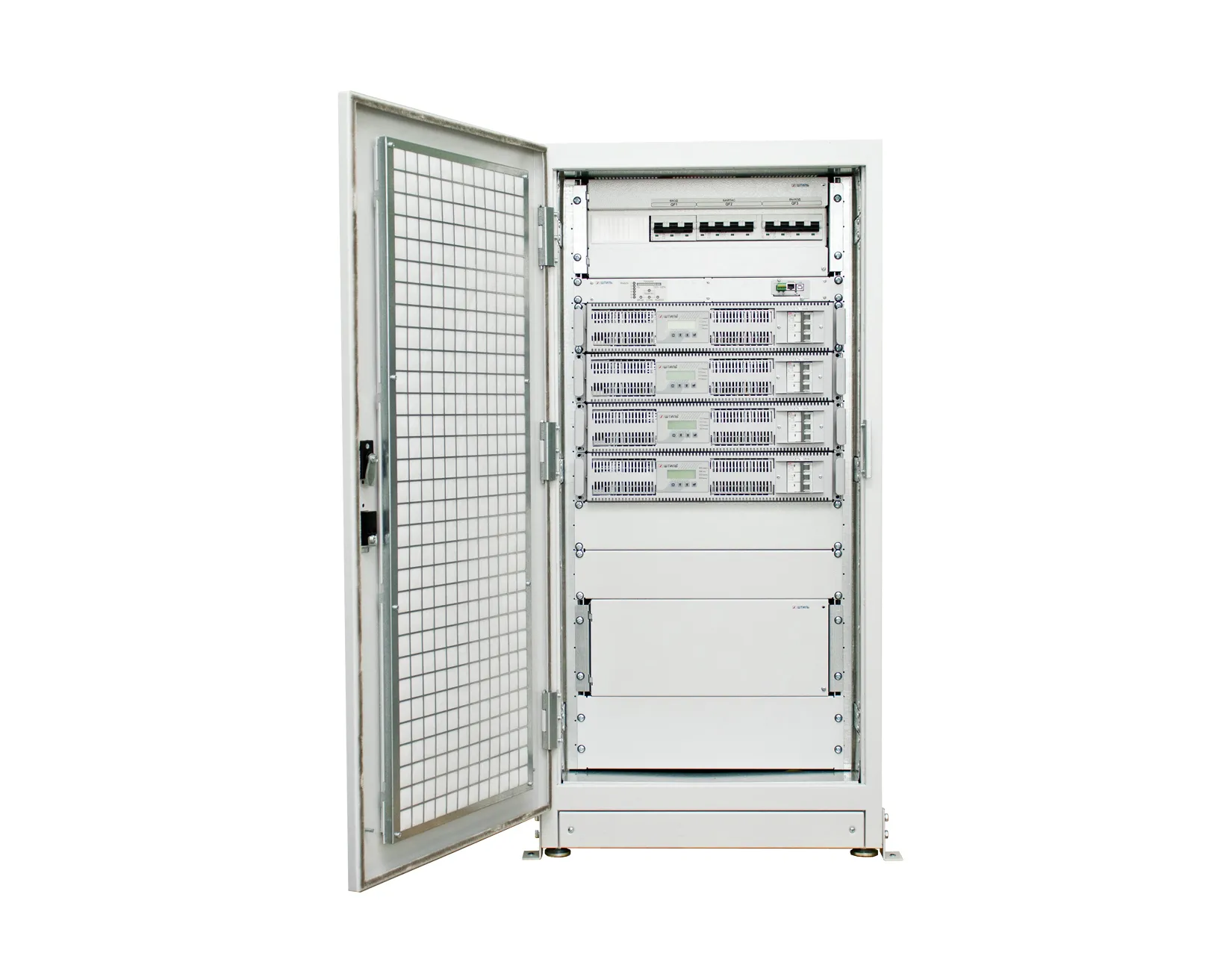

Стабилизатор напряжения IS3340CM (40 кВА)
Арт. IS3340CM
Характеристики
Инструкция
—
Срок поставки от 1 до 3 недель.
Гарантия
—
мес
24
Активная мощность, кВт
—
32
Принцип стабилизации
—
инверторный (с двойным преобразованием)
Способ установки
—
шкафной
Рассчитать доставку
Купить дешевле
Общие
| Полная мощность, кВА | 40 |
| Активная мощность, кВт | 32 |
| Принцип стабилизации |
инверторный (с двойным преобразованием) |
| Способ установки | шкафной |
| Число фаз | 3 в 3 |
| Режимы работы | Стабилизация, ECO, Сервисный байпас |
| Страна производитель | Россия |
Входные характеристики
| Тип входной сети | трехфазная пятипроводная с общей нейтралью (L1, L2, L3, N, PE) |
| Совместимость с генератором | да |
| Номинальное фазное/линейное входное напряжение, В | 220/380 (230/400) |
| Рабочий диапазон фазного/линейного входного напряжения, В |
165-310/285-537 при нагрузке 100%, 135-310/234-537 при нагрузке 80%, 90-310/155-537 при нагрузке 60% |
| Предельный диапазон фазного/линейного входного напряжения, В | 90-310/155-537 |
|
Нижний порог фазного/линейного входного напряжения отключения нагрузки, В |
90/155 |
|
Нижний порог фазного/линейного входного напряжения подключения нагрузки, В |
110/190 |
|
Верхний порог фазного/линейного входного напряжения отключения нагрузки, В |
310/537 |
|
Верхний порог фазного/линейного входного напряжения подключения нагрузки, В |
290/502 |
|
Допустимое отклонение верхней границы входного напряжения в режиме ECO и для электронного байпаса, % |
+5, +10, +15, +20, +25 (значение по умолчанию: +15) |
|
Допустимое отклонение нижней границы входного напряжения в режиме ECO и для электронного байпаса, % |
-5, -10, -15, -20, -25 (значение по умолчанию: -20) |
| Номинальная входная частота, Гц | 50 |
| Допустимый диапазон входной частоты, Гц | 43-57 |
| Входной коэффициент мощности | 0,99 |
| Максимальный входной ток одной фазы, А | 69 |
| Потребляемая мощность в режиме холостого хода, Вт | 300 |
| Плавный пуск | да |
Выходные характеристики
| Тип выходного напряжения | трехфазное |
| Диапазон настройки выходного фазного напряжения, В | 220-240 |
| Точность стабилизации, % | ±2 |
| Быстродействие, мс | 0 |
| Форма выходного напряжения | чистая синусоида |
| Номинальная выходная частота, Гц | 50 (отклонение частоты выходного напряжения определяется частотой сети) |
| Время автономной работы при отключении питания | не более 200 мс |
| Максимальный выходной ток одной фазы, А | 61 |
| Коэффициент нелинейных искажений выходного напряжения, % | |
| Крест-фактор | 3:1 |
| Время запуска (восстановления после аварии сети), с | до 20 |
| Перегрузочная способность | |
| КПД в режиме работы от электросети, % | до 97 |
| КПД при работе через байпас или в режиме ECO, % | до 99 |
Защита
| Перегрузка по выходу | электронная защита c автовосстановлением |
| Короткое замыкание | электронная защита c автовосстановлением |
| Перегрев | электронная защита c автовосстановлением |
| Защита от импульсных перенапряжений | варистор (2 кВ, 1/50 мкс) |
| Защита сети от высокочастотных помех | 100 кГц - 30 МГц |
| Защита нагрузки от сетевых помех (между фазой и нейтралью) | до 2,5 кГц |
| Защита от аварии сети | электронная защита c автовосстановлением |
| Защита от аварии стабилизатора | электронная аварийная защита |
| Электронный автоматический байпас | да |
| Ручной байпас | да |
Панель управления и интерфейсы
| ЖК-дисплей | в каждом силовом модуле (контроль рабочих параметров модуля) |
| Светодиодная индикация | состояние каждого модуля, нагрузка на изделие, общее состояние изделия |
| USB | протокол Штиль |
| Ethernet | протоколы SNMP/Web/Modbus TCP/NTP |
| «Сухие» контакты | 3 шт. (назначение определяется при конфигурации изделия) |
Подключение
| Входная сеть | клеммные колодки |
| Нагрузка (выходные разъёмы) | клеммные колодки |
Надежность и эксплуатационные характеристики
| Установка | в помещении |
| Диапазон рабочей температуры, °С | от +5 до +40 |
| Диапазон температуры хранения, °С | от -40 до +40 |
| Тип охлаждения | принудительное (вентиляторное) |
| Относительная влажность, % | от 0 до 80 (без конденсата) |
| Степень защиты от пыли и влаги | IP20 |
| Срок службы, лет | не менее 10 |
| Гарантийный срок, мес | 24 |
Механические характеристики
| Габаритные размеры ВхШхГ (без упаковки), мм | 1254x600x848 |
| Масса, кг | 186 |
| Цвет корпуса | серый |
